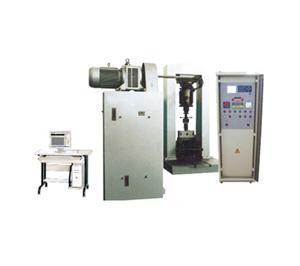

濟南試金脈動疲勞試驗機各部分功能及特點：
一、濟南試金的主機（脈動器）：
1主機為全封閉曲柄連桿擺桿機構，由電機驅動，試驗力大小，試驗力上下峰值，試驗頻率連續可調；
2試驗機采用高壓油泵為系統提供高壓油，能充分滿足不同頻率的疲勞試驗要求；
3脈動器的旋轉部位采用專門研制的滾針軸承，寬度大，承載均勻摩擦力小，能承受長期的交變負荷；
4脈動器具有完善的潤滑機構。通過專用潤滑油泵為潤滑系統提供潤滑油，各運動部位都具有充分的循環潤滑油，從而保證系統長期運轉工作；
5采用低速平穩啟動、飛輪蓄能穩壓及封閉工作油腔脈動技術，降低驅動電機功率，有效降低試驗?zāi)芎模?/SPAN>
6脈動器配置快速卸荷閥及快速充油閥，能實現試驗機的快速卸荷和作動器的快速充油；
7適用安裝多臺不同規格的作動器進行多點同步加載試驗。
二、濟南試金的電氣控制柜：
1電氣控制柜實現對試驗機的電氣控制；
2具有潤滑故障、試樣斷裂振動等報警顯示裝置；
3指針顯示試驗頻率、主電機工作電流；
4配置試驗力增、減，快速卸荷，振幅增、減，快速充油，工作頻率增、減，主機啟動、主機停止，總開、總停等電氣控制及操作按鈕；
5配置壓力傳感器及試驗力測量裝。
三、濟南試金作動器：
1根據用戶使用要求配置作動器，作動器規格：50kN，100kN，250kN，500kN，1000KN等五種，垂直安裝在專用加力架上同步工作，為試樣施加脈動試驗力；
2柱塞機構，配置多根可調整出壓力的彈簧平衡運動部件質量，底座及加力盤處為球面鉸接機構，可有效抵消試驗過程中的側向力；
3配置調整絲杠及加長管，滿足大范圍工作空間要求；
4具有安裝調整 指示裝置和卸油回流專用管路；
5通過專用管路與主機脈動器連接。
四、濟南試金管路：
管路采用專用金屬高壓管或高壓軟管，方便作動器進行位置調整。

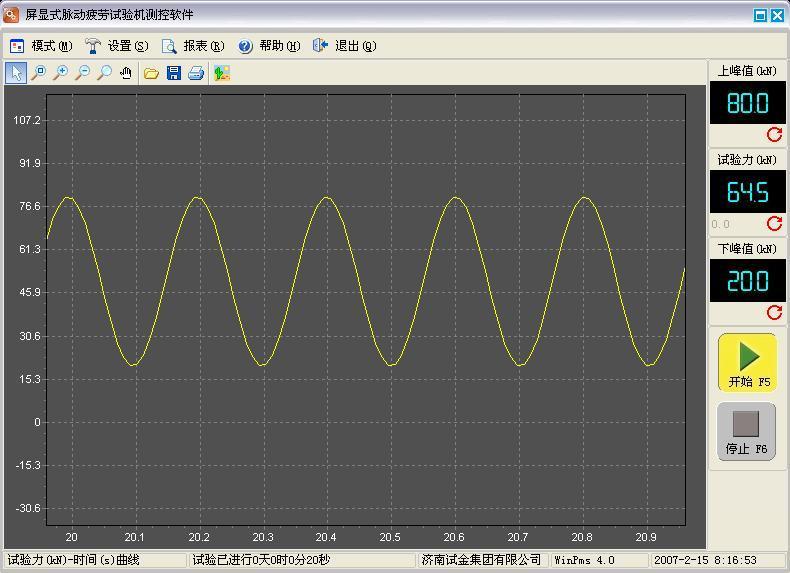

軟件主界面
五、濟南試金的計算機數據采集及處理系統（軟件主界面如圖所示）：
1計算機屏幕顯示靜態試驗力，動態試驗力上、下峰值，試驗波形，控制打印機打印試驗報告；
2系統具有完整的文件操作功能用于試驗曲線、試驗數據的儲存；同時，試驗數據可以文本形式進行存儲，以便于用戶進行二次數據處理；
3采用身份驗證、密碼登陸方式設置操作權限；
4計算機具有過載保護功能。
六、濟南試金的加力架及工裝：
加力架及工裝為特殊配置，可根據用戶需要進行設計，滿足試驗要求。
濟南試金脈動疲勞試驗機技術參數：
|
規格型號 |
PMS-1000 |
|
濟南試金最大試驗力（KN） |
1000 |
|
頻率范圍（Hz） |
2-8 |
|
脈動器最大排量（ml/次） |
800 |
|
計數器 |
累計運轉100次記1字 |
|
作動器規格（KN） |
25、50、100、250、500、1000 |
|
主電機功率（KW） |
約11 |
|
主機外形尺寸 |
1500*1000*2200 |
|
控制柜 |
450*570*1740 |
|
重量 |
4000 |
